5G Ċirkulatur Kalamita

Introduzzjonita5G Ċirkulatur Kalamita

5G ġibed ħafna attenzjoni minħabba l-prospett ta 'applikazzjoni tiegħu fin-netwerking tal-vetturi u l-IOT industrijali, filwaqt li l-gwerra kummerċjali bejn iċ-Ċina u l-Istati Uniti tippromwovi wkoll it-temperatura. Fil-fatt, 5G ikkawża wkoll taqlib minħabba l-produzzjoni tal-massa tal-kalamita taċ-ċirkolatur 5G. Bħala komponent importanti tas-sottosistema tal-frekwenza tar-radju, iċ-ċirkolaturi ntużaw ħafna f'filtru tal-mewġ, duplexer u amplifikatur ta 'rifless ta' stazzjon bażi bla fili 2G ~ 4G. 5G għandu rekwiżit ta 'kapaċità tan-netwerk ferm ogħla meta mqabbel ma' 4G, u Massive MIMO Technology hija waħda mit-teknoloġija kritika biex ittejjeb il-kapaċità tan-netwerk. Sabiex tappoġġja Massive MIMO Technology, il-kanal tal-antenna tal-5G jiżdied b'mod sinifikanti għal 64-kanal minn 4-kanal u 8-kanal f'4G. Il-konsum ta 'apparati ta' frekwenza tar-radju żdied b'diversi drabi mal-kanali li qed jiżdiedu. Barra minn hekk, aktar densità tal-istazzjon bażi minn 4G minħabba titjib tal-medda tax-xogħol. Għalhekk, il-konsum taċ-ċirkolatur u taċ-ċirkolatur rilevanti 5G se jiżdied b'mod qawwi.

X'inhu Circulator?

Iċ-ċirkolatur huwa apparat passiv ta 'frekwenza tar-radju fil-qasam tal-komunikazzjoni mobbli li jippermetti sinjal ta' microwave jew frekwenza tar-radju jittrasmetti f'ċirku unidirezzjonali. Il-karatteristiċi tat-trażmissjoni f'direzzjoni waħda huma bbażati fuq il-proprjetà ġiromanjetika tal-ferrite ġiromanjetika. Ferrite ġiromanjetika hija tip ta 'materjal tal-ferrite li l-pjan ta' polarizzazzjoni jdur kontinwament madwar id-direzzjoni tat-trasmissjoni meta l-mewġ elettromanjetiku polarizzat jivvjaġġa permezz tal-ferrite f'direzzjoni partikolari taħt kamp manjetiku ta 'frekwenza għolja. Il-karatteristiċi tat-trażmissjoni one-way huma prinċipalment moqdija għal iżolament reċiproku bejn il-livell u l-livell jew bejn il-livell u s-sistema ta 'tagħmir ta' frekwenza tar-radju biex jiżguraw li jaħdmu b'mod indipendenti, għalhekk, jipproteġu s-sors tas-sinjal u jnaqqsu l-ġbid tal-frekwenza, l-interferenza jew ir-radjazzjoni bla bżonn li se jtejjeb b'mod effiċjenti ċ-ċirkwit kwalità.

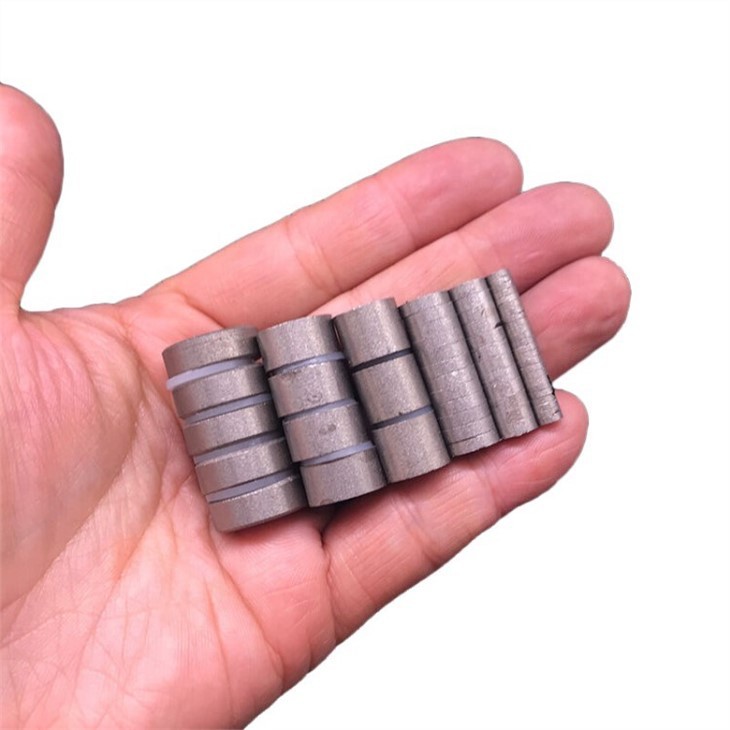

Madwar 5G Ċirkulatur Magnet

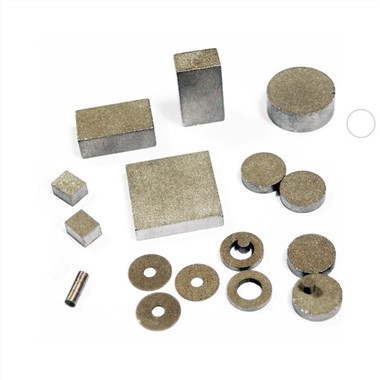

Il-kalamiti permanenti huma komponent ewlieni li japplika l-kamp manjetiku tal-kurrent dirett kostanti għall-ferrite gyromanjetika, u jaffettwaw direttament il-medda tax-xogħol, l-istabbiltà tat-temperatura u parametri oħra taċ-ċirkolatur. Kemm ferrite u Samarium Kobalt kalamiti jistgħu jservu bħala kalamiti ċirkolatur. Il-kalamiti tal-ferrite jistgħu jitbiegħdu mill-ċentru u l-prestazzjoni taċ-ċirkolatur issir instabbli, sadanittant, il-ferrite wkoll ma tistax tissodisfa d-domanda ta 'minjaturizzazzjoni taċ-ċirkolatur 5G. F'dan il-każ, Sm₂Co₁₇kalamiti huma magħżula bħala kalamita ċirkolatur 5G anke ma jkollhomx il-vantaġġ fl-ispiża. Bil-kostruzzjoni dejjem tikber ta 'stazzjon bażi 5G, id-domanda għal Sm₂Co₁₇Il-kalamita taċ-ċirkolatur 5G qed tesperjenza tkabbir splussiv.
