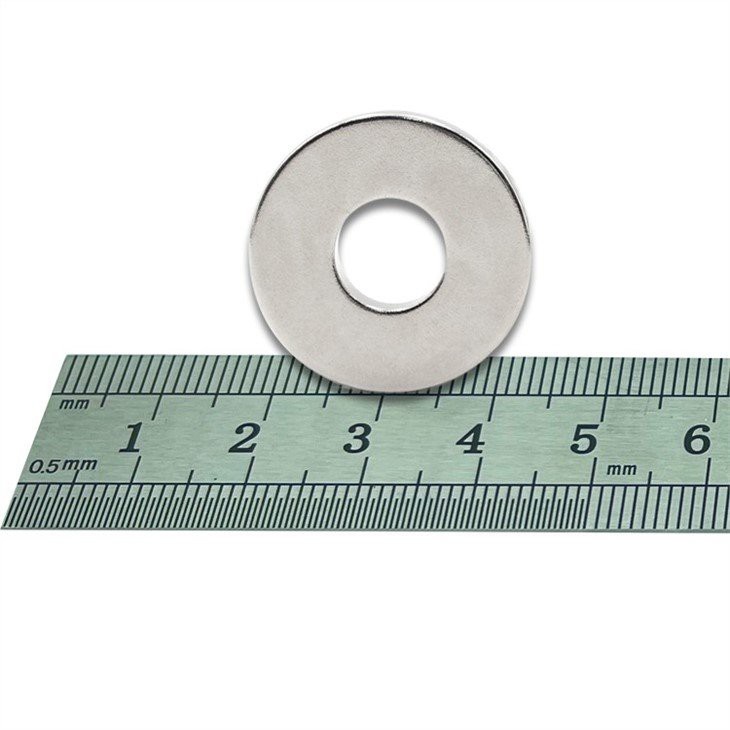

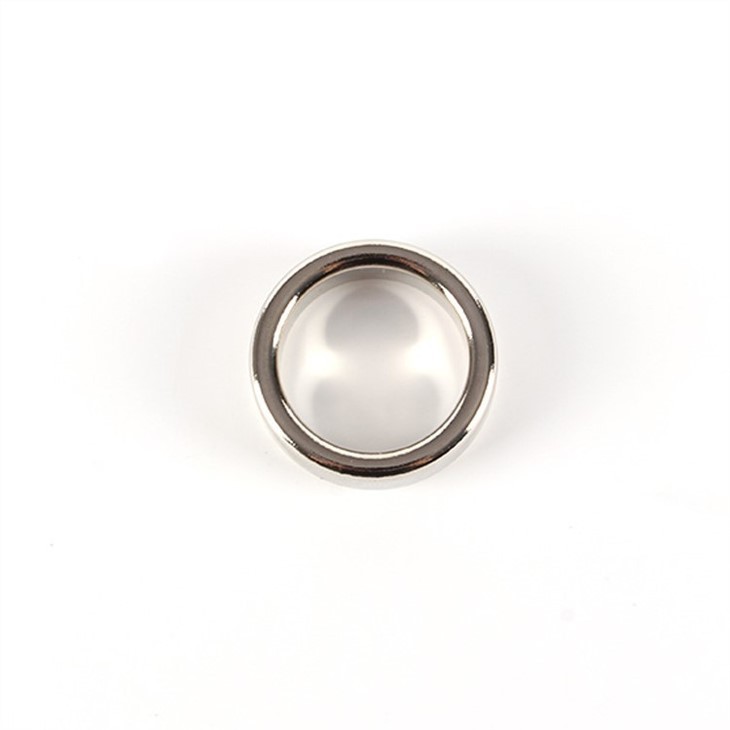

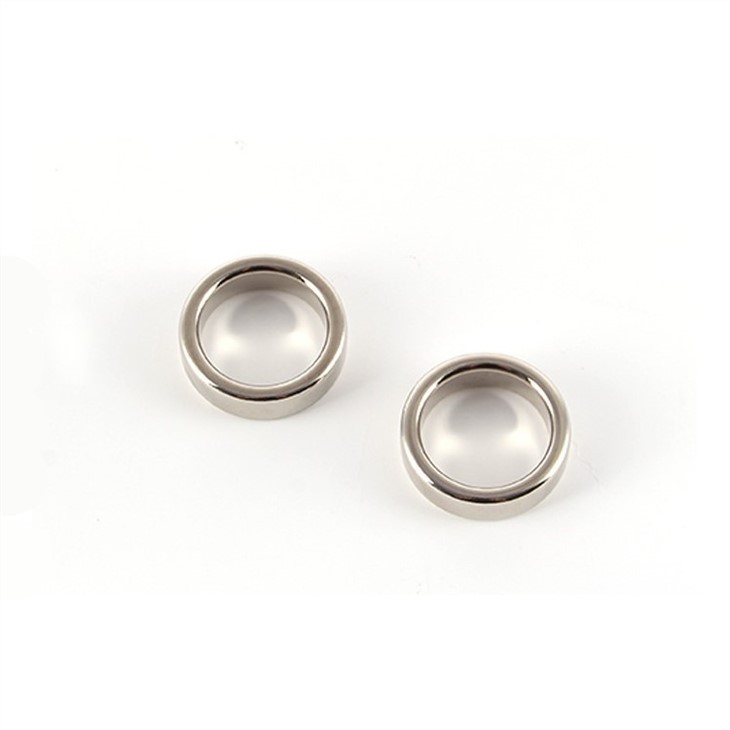

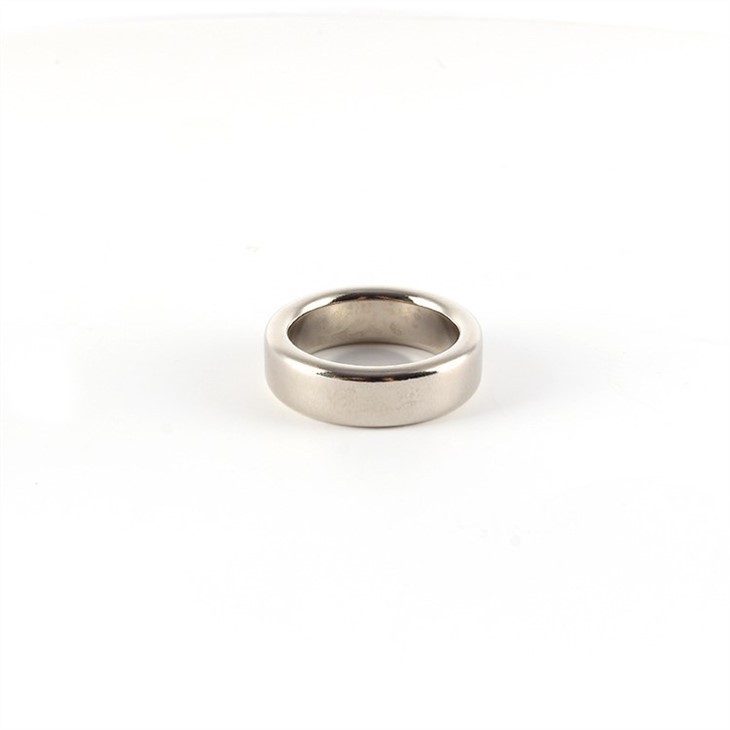

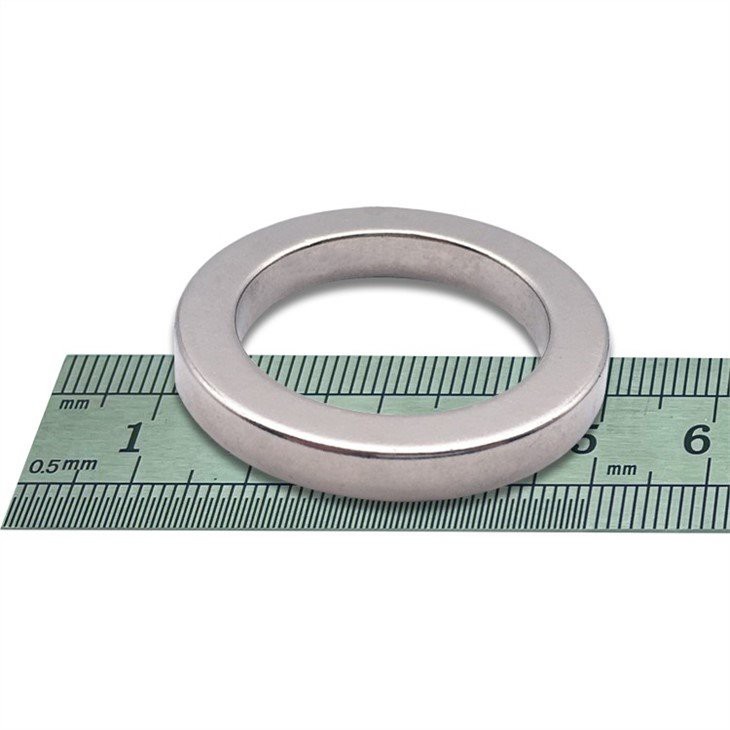

Neodymium Ring Magnet

Neodymium Ring Magnet

Il-kalamiti tan-neodimju huma manifatturati fuq il-bażi ta 'ligi Nd-Fe-B u l-kalamiti tan-Neodimju sinterizzati għandhom l-ogħla valur massimu (BH) fost il-kalamiti permanenti kollha disponibbli kummerċjalment. Il-kalamiti taċ-ċirku tan-neodimju huma forma ċirkolari b'toqba konċentrika ġewwa fiha. Ċirku kalamita jista 'jinqasam topure ring jew ċirku countersunk ibbażat fuq il-forma dettaljata tat-toqba ta' ġewwa. Il-kalamita taċ-ċirku tan-neodimju għandha titkejjel b'dijametru ta 'barra (OD), dijametru ta' ġewwa (ID) u ħxuna (T). Simili għal kalamita tad-diska tan-Neodimju, kalamita f'forma ta 'ċirku tista' tiġi magnetizzata bl-arblu N tagħha u l-arblu S opposti uċuħ tarf ċatti jew magnetizzati b'mod dijametriku sabiex l-arblu N ikun fuq naħa waħda mgħawġa u l-arblu S huwa fuq curvedside oppost. Minbarra l-kalamiti konvenzjonali axially magnetized jew dijametrically magnetized, kalamita ċirku orjentata radjali hija wkoll disponibbli fl-SDM. Barra minn hekk, il-kalamiti tan-Neodimju jissaddad faċilment taħt kundizzjoni umda u huma meħtieġa biex ikopru b'kisja protettiva.

Proċess ta 'Maċinazzjoni ta' Neodymium Ring Magnet

Huwa diffiċli għall-kalamita tan-Neodimju sinterizzata biex tikseb direttament il-forma meħtieġa u l-eżattezza dimensjonali f'ħin wieħed minħabba l-limitazzjonijiet tekniċi tal-proċess tal-iffurmar tal-orjentazzjoni tal-kamp manjetiku, imbagħad proċess ta 'magni tal-vojt tal-kalamita tan-Neodimju huwa inevitabbli. Bħala materjal tipiku taċ-ċermet, il-kalamita tan-Neodimju sinterizzata hija konsiderevoli iebsa u fraġli, għalhekk, hemm sempliċiment qtugħ, tħaffir u tħin jistgħu jiġu moqdija għall-proċess tal-magni tagħha fost it-teknoloġija tal-magni konvenzjonali. 4mm huwa komunement ittrattat bħala d-dimensjoni kritika tat-toqba ta 'ġewwa tal-kalamita taċ-ċirku. Huwa meħtieġ li tagħżel proċess ta 'trepanning meta toqba ta' ġewwa akbar minn 4mm. Bħala l-prodott sekondarju fil-proċess ta 'trepanning, il-qalba trepanned tista' tiġi utilizzata biex timmanifattura kalamita adattata oħra u b'hekk ittejjeb b'mod sinifikanti l-proporzjon ta 'utilizzazzjoni tal-materjal.

Direzzjoni ta' Magnetization ta' Neodymium Ring Magnet

Magnetizzazzjoni	Assjali Magnetized	2-Arbli Magnetizzati	Dijametrikament Magnetized	multi-Poli Fuq ID	Magnetizzat radjali	Assjali Magnetized
Leġġenda
Direzzjoni tal-Majetizzazzjoni

Dimentjoni disponibbli tipika u grad ta ' Hongyu Magnetic Ring
